DXF и проекты
Импорт чертежей DXF, список деталей с миниатюрами, количествами и поиском. Сохраняйте работу в проект .pnest и возвращайтесь к раскрою в один клик.
Раскрой и G-код
для плазменной резки
Импортируйте DXF, разложите детали на листе, проверьте траекторию в симуляции и получите готовый код для вашего станка.
Windows 10/11 · x64 · бесплатно для личного использования
Возможности
Всё для подготовки раскроя — от DXF до G-кода

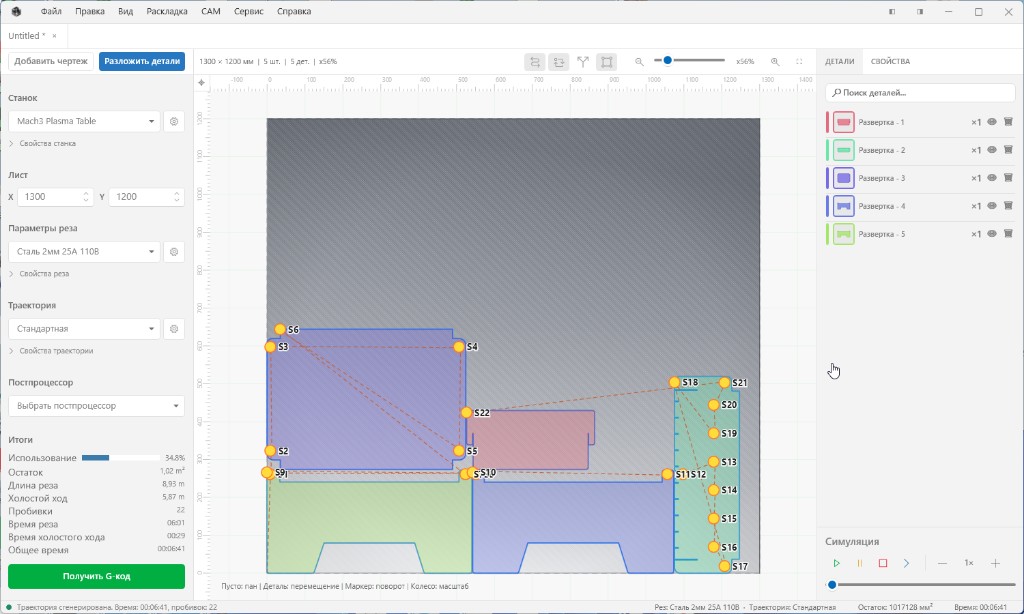

Автоматический nesting
Алгоритм раскладки размещает детали на листе с учётом размеров заготовки. Есть ручное перемещение, поворот, зеркалирование, массив копий и раскладка только оставшихся деталей.
Параметры реза
Библиотека пресетов: материал, толщина, ток, напряжение дуги, ширина реза, подачи, высоты пробивки и реза, THC. Быстрое переключение пресета прямо в боковой панели.
Траектория резки
Генерация контуров с заходами и выходами, порядок реза (отверстия сначала, по типу контура), офсеты, отображение пробивок и направления. Видно, что именно поедет на станок.
Симуляция
Проигрывание траектории с паузой, шагом и скоростью. Проверьте холостые переезды и порядок пробивок до запуска на машине.
Итоги раскроя
Использование листа, остаток металла, длина реза, холостой ход, число пробивок и оценка времени — всё считается сразу после nesting и генерации траектории.
Настройки и темы
Единый центр настроек: станок, лист, библиотеки пресетов, постпроцессоры, цвета холста и траектории. Светлая и тёмная тема интерфейса, русский и английский язык.
Рабочий процесс
От чертежа до кода за несколько шагов
-
01
Импорт
Загрузите DXF и задайте количество каждой детали.
-
02
Раскладка
Укажите лист и разложите детали автоматически или вручную.
-
03
Траектория
Выберите пресет реза и toolpath, проверьте симуляцию.
-
04
G-код
Нажмите «Получить G-код» и отправьте файл на станок.
Постпроцессоры
Готовый код под популярные контроллеры
Декларативные .post-файлы в комплекте. Меняйте постпроцессор без пересборки программы — подстройте вывод под свою машину.
- Mach3
- Mach4
- LinuxCNC
- GRBL
- FlashCut
- WinCNC
- Generic Plasma
Установите PlasmaNest CAM
Инсталлятор для Windows x64. После установки программа сама сообщит о новых версиях.
Файл: PlasmaNest-CAM-Setup.exe · домен nestcam.ru
